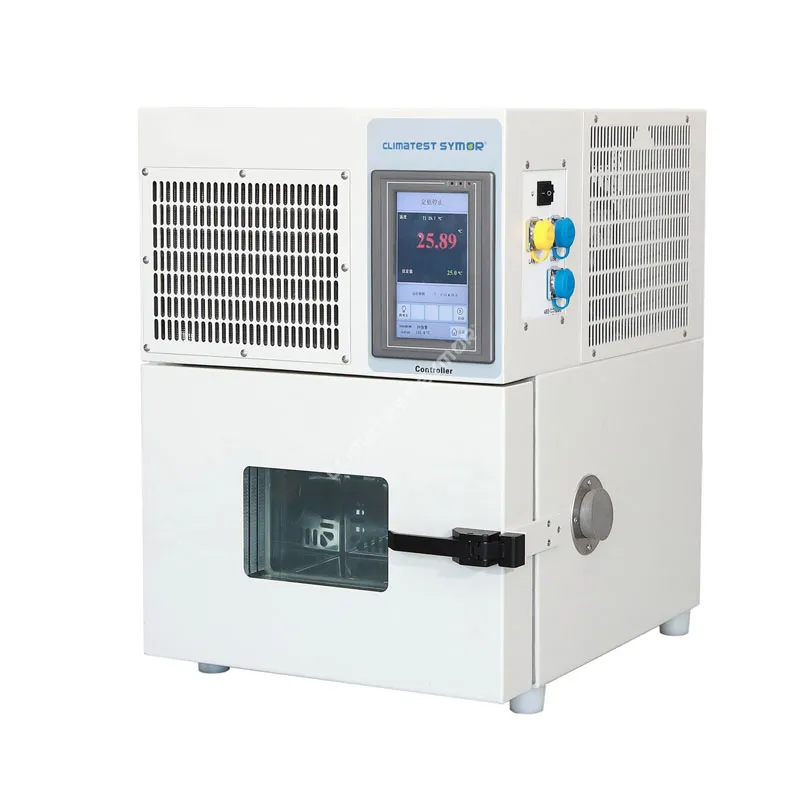

A 小型温度試験器床置き型恒温槽とまったく同じ熱ストレス スクリーニング機能を提供しますが、設置面積はベンチトップや混雑した研究室に収まります。
課題は、「小さい」ということが「弱い」という意味ではないということです。コンパクトなミニ温度試験チャンバーは、消費電力が 1.5KW 未満でありながら、毎分 3°C ～ 5°C の温度上昇率を実現します。このガイドでは、性能表、機械的構造、実用的なアプリケーションのアドバイスなど、小型温度試験チャンバーの仕様の完全な技術的詳細を提供します。
小型温度試験器の主要な技術仕様小型温度試験器、マーケティング上の誇大広告に頼ることはできません。プロフェッショナルなクライアントはデータを要求します。以下は、内容積 12 リットルから 36 リットルまでの高性能コンパクト温度試験チャンバーの標準仕様です。これはコンポーネントレベルの試験で最も一般的なサイズです。
| パラメータ | 標準範囲 | エンジニアリングノート |
| 内部容積 | 12L / 22L / 36L | 12L は、単一の PCB またはバッテリーセルのテストに適しています。 36L は、最大 3 つの車載センサーを同時に収容できます。 |
| 内寸（幅×奥行き×高さ） | 310×230×200mm(12L)～400×300×300mm(36L) | 空気の流れを維持するために、テスト対象デバイス (DUT) が内部領域の 2/3 を超えて占有しないようにしてください。 |
| 外形寸法（幅×奥行き×高さ） | 500×540×650mm(12L)～640×730×920mm(36L) | ほとんどのユニットは実験台に適合するように設計されています。 |
| 正味重量 | 60kg～90kg | ワークベンチの定格荷重を確認してください。 |
| 内装工事 | SUS304ステンレス | 耐酸化性があり、洗浄が簡単です |
| 外装工事 | 粉体塗装冷間圧延鋼材 | 錆びにくく安定した特性 |
この表の仕様により、小型温度試験チャンバーが IEC 60068-2-1 (低温) や IEC 60068-2-2 (乾熱) などの国際試験規格に適合しているかどうかが決まります。
| パラメータ | 値（標準モデル） | 重要な洞察 |
| 温度範囲 | -40℃～+130℃ | -40°C は商用電子機器テストの 95% をカバーします。 |
| 温度変動 | ±0.5℃ | 単一センサーポイントでの短期安定性を測定します。 |
| 温度均一性 | <2.0°C (@9 ポイント) | 無負荷 |
| 加熱速度 | 平均2.0～3.0℃/分 | -40℃～+85℃ |
| 冷却速度 | 平均1.0～2.0℃/分 | +85℃から-40℃まで。低温時のコンプレッサーの容量によって制限されます。 |
| 温度分解能 | 0.1℃ | MEMS センサーと発振器の安定性テストには高解像度が不可欠です。 |
A 小型温度試験器通常、既存のワークフロー、データ システム、物理環境に統合されます。
空気循環システム
最新のコンパクトなチャンバーはすべて、強制空気対流設計を採用しています。後壁に取り付けられた遠心ファンが空気をフィン付きヒーターと蒸発器コイルに引き込み、穴の開いたサイドダクトを通して垂直に分配します。風速は 1.5 m/s から 3.0 m/s の間である必要があります。速度が高いと均一性が向上しますが、小さくて軽量のサンプルはプログラムされたランプ速度よりも速く冷却される可能性があります。
ケーブルポートとアクセサリ
毎小型温度試験器サイドアクセスポートを含める必要があります。標準直径は 50 mm (2 インチ) です。ポートには、ワイヤの通過を可能にしながらチャンバーのシールを維持するシリコンゴムプラグが含まれています。電力が供給される DUT の場合は、ケーブル ポートのみを使用し、ケーブル上のドアを決して閉めないでください。

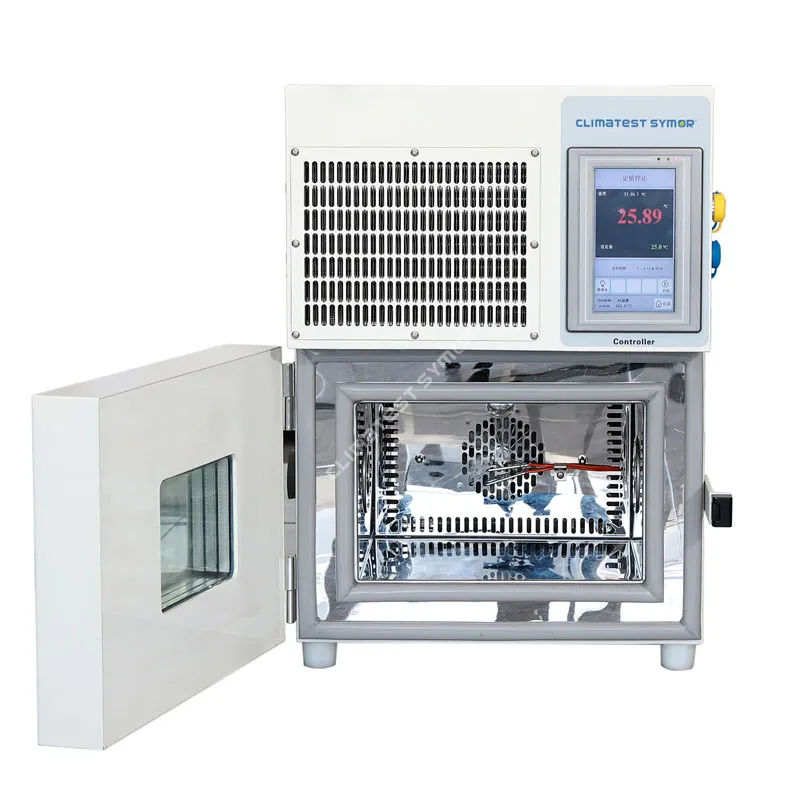

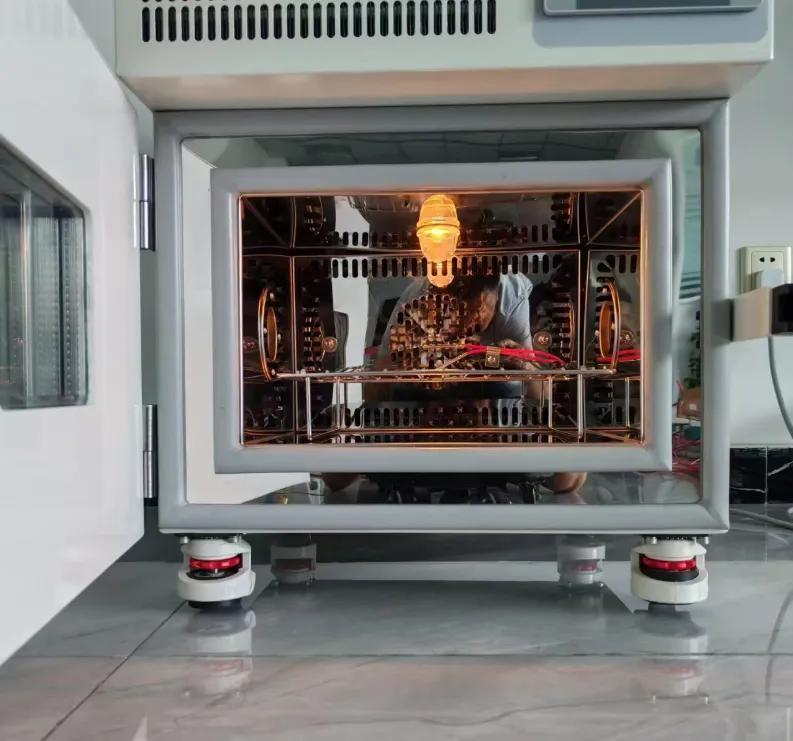

棚と荷物
標準のミニ恒温槽にはステンレス製の棚が 1 枚含まれています。最大棚荷重は通常、10 kg ～ 20 kg の範囲であり、最下段の棚はチャンバーの全容量に対して定格されています。
次の 3 つの質問は、小型温度試験チャンバーを指定する際に、実験室管理者、品質エンジニア、調達専門家によって提起される最も頻繁なエンジニアリングおよび運用上の懸念事項を表しています。
1: テストサンプル用の小型温度試験チャンバーの正しいサイズを計算するにはどうすればよいですか?
試験片が内部容積の 3 分の 2 以下を占め、内壁から 10 cm 以内にサンプルがないことを確認する必要があります。
3 分の 1 ルールは空気の流れの力学に基づいています。たとえば、36L の小型温度試験チャンバーを選択した場合、サンプルの総量は 24 リットルを超えてはなりません。段階的な計算方法は次のとおりです。
。 DUT の寸法をセンチメートル単位で測定します: 長さ x 幅 x 高さ。
。単一サンプルの体積をリットル単位で計算します: (L x W x H) / 1,000。
。サンプルの数を掛けると、サンプルの総量が得られます。
さらに、空気循環のためのクリアランスを確保してください。空気戻りプレナムは通常、後壁に配置されます。高すぎるサンプルでこれをブロックすると、大きな温度バイアスが発生します。信頼性の高い結果を得るには、常に付属の穴あき棚を使用し、サンプルをチャンバーの床に直接積み重ねないでください。
2: 小型温度試験チャンバーで温度均一性テスト (マッピング) を実行するにはどうすればよいですか?
少なくとも 9 個の PT100 センサーを備えた、校正済みのマルチチャンネル データ ロガーが必要です。
専門的な方法は次のとおりです。
。 9 PT100 温度センサー、精度 ±0.3°C に校正済み
。 50ms～1秒のサンプリングレートのデータロガー
。チャンバー固定具またはワイヤーラック (熱伝導を避けるため非金属製)
テスト手順:
1.空のチャンバー内の次の場所に 9 個のセンサーを配置します。
。 8隅（壁から50mm以内）
。幾何学的な中心
2.チャンバーを必要な 3 つの設定値に設定します:-40°C、+25°C、+85°C
3. 各設定値で 30 分間の安定化 (浸漬時間) を許可します。
4.各設定値で 30 分間の温度データを記録します。
5.均一性を次のように計算します: (9 点間で記録された最高温度) マイナス (9 点間で記録された最低温度)。
合格基準：高品質であること小型温度試験器、均一性は ≤2.0°C である必要があります。チャンバーの均一性が 3.0°C を超える場合は、ファンの詰まり、ヒーターの故障、または冷媒充填量の低下を確認してください。このテストは毎年、およびチャンバーの移動後に実行してください。
