低湿度制御ドライキャビネットとは、キャビネット内の相対湿度 (RH) を 1% 未満のレベルに維持できる工業グレードの乾燥保管装置を指します。

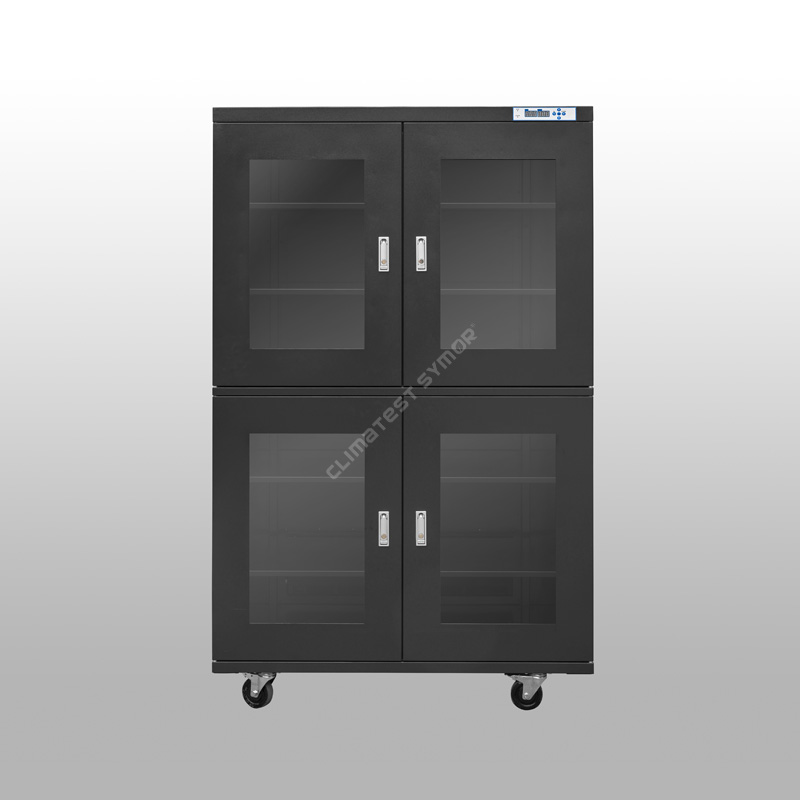

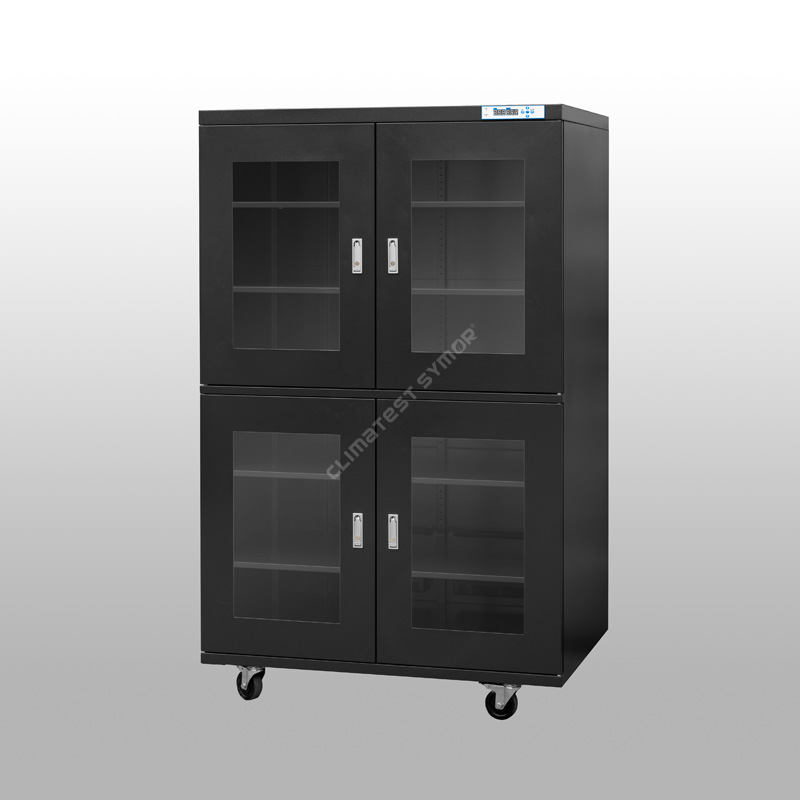

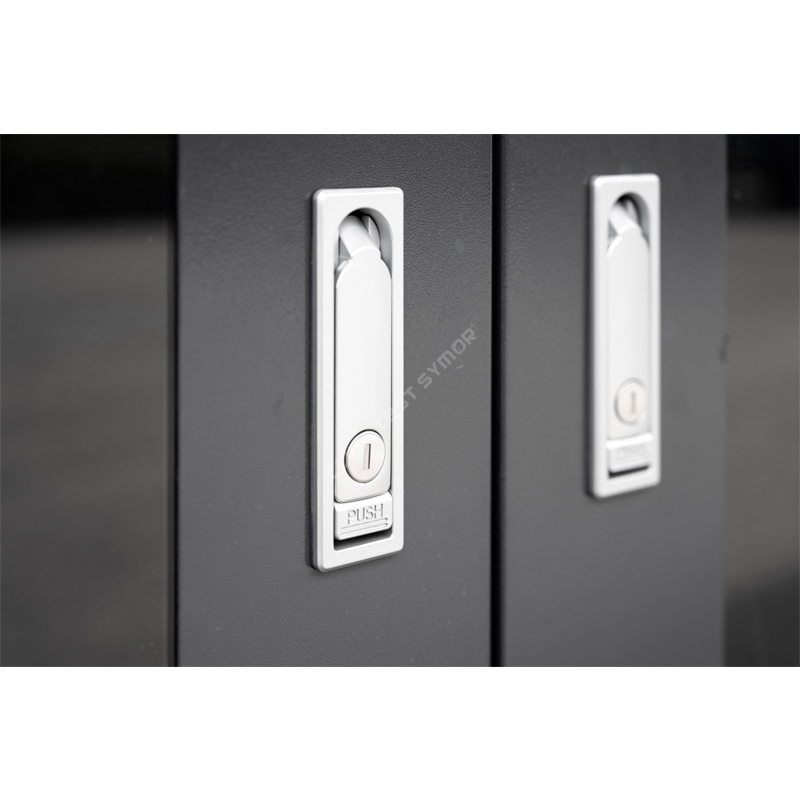

モデル: TDU1436AFD-4 プロ
容量: 1436L
湿度:<1%RH
棚：5枚、高さ調節可能
色: ダークブルー、ESD 対応
内寸: W1198*D682*H1723 MM/層
外形寸法：W1200*D710*H1910MM
説明
<1%RH の低湿度制御ドライ キャビネットは、主に高耐湿性レベル (MSL)、具体的にはレベル 4、5、5a、および 6 に分類される電子部品用に設計されています。これらの超低湿度保管キャビネットは、<1%RH の保管環境を一貫して維持できるため、国際業界標準 IPC/JEDEC J-STD-033 に準拠しています。
低湿度制御ドライキャビネット：仕様
| モデル | TDU1436BFD-6 |
| 内寸 | W1198×D682×H1723mm |
| 外形寸法 | W1200*D710*H1910mm（キャスター含む） |
| 梱包寸法 | W1300*D800*H2100MM |
| 湿度範囲 | <1%RH |
| 湿度精度 | ±2.0% |
| 棚 | 5個入り、高さ調節可能 |
| ESDセーフ機能 | はい、105-109Ω |
| 消費電力 | 平均 32W/時間 |
| 電源 | AC110V-120V、220V-240V、50HZ/60HZ |
| 正味重量 | 150KG |
| 総重量 | 205KG |
| 周囲温度 | +5℃～35℃ |
| 状態 | ドライキャビネットの最適なパフォーマンス環境は、周囲温度 <25℃、相対湿度 <60%RH です。 |
低湿度制御ドライキャビネット: 特徴
▸相対湿度: <1%RH。MSL 4、5、5a、および 6 に超低湿度保管ソリューションを提供します。

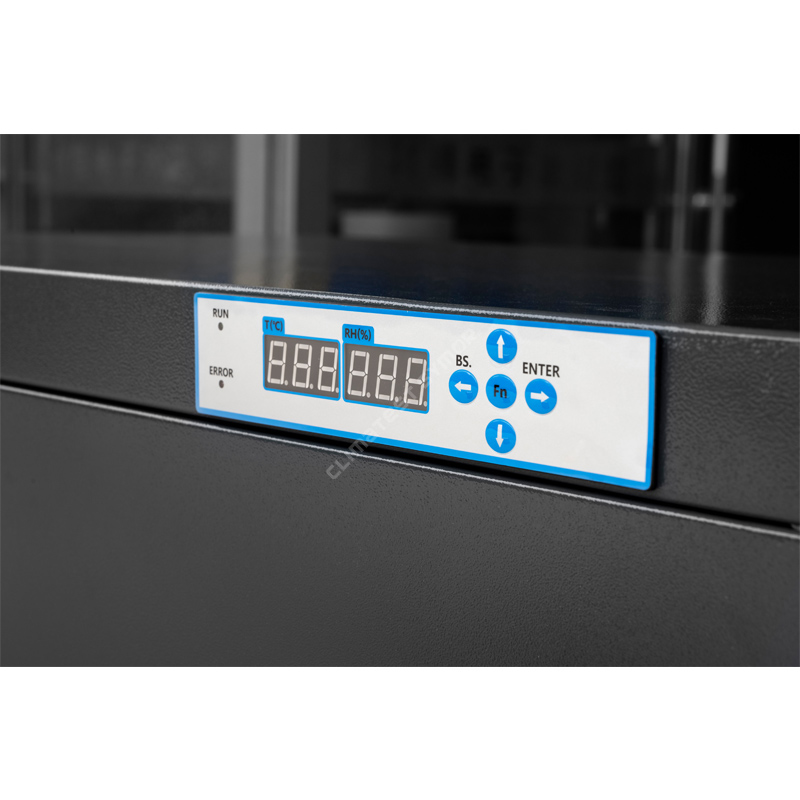

▸デジタルディスプレイ：マイクロコンピューター制御のLED HDディスプレイ、ユーザーフレンドリーなRH設定、リアルタイムモニタリング。
▸ESD 安全: 表面帯電防止抵抗 10⁵–10⁹ Ω。
▸調節可能な棚: 高さ調節可能で、さまざまなサイズのコンポーネントに対応します。
▸メモリー機能：停電後のリセットは必要ありません。
▸エネルギー効率: 非常に効果的な湿度制御を維持しながら、電力を節約します。
除湿方法は？
<1%RH の低湿度制御ドライ キャビネットの除湿原理は、「モレキュラー シーブによる物理吸着 + 周期的再生」 (最も信頼性の高い方法) であり、通常の TE 冷却ドライ キャビネットではそのような超低湿度レベルに到達できません。
吸着プロセス: キャビネット内の吸着材としてモレキュラーシーブが使用されています。これらのふるいは、水を吸収するスポンジのように、空気中の水分子を吸着するナノスケールの微細孔の広大なネットワークを特徴としています。ファンが湿った空気を乾燥ユニットに引き込み、そこで水分子が物理吸着を受け、乾燥した空気がキャビネットの内部に戻されます。
再生プロセス:モレキュラーシーブが吸着飽和に達すると、システムは自動的に低温加熱を穏やかに開始し、吸着された水分子を水蒸気に変換し、キャビネットから排出します。これによりモレキュラーシーブは吸湿能力を回復します。
<1%RH の低湿度制御ドライ キャビネットは、スイスから輸入された相対湿度 (RH) および温度センサーを含む高度な技術を採用し、内部環境の正確な制御と監視を保証します。湿度センサーの精度は +/-2%RH です。ドライキャビネットは、安定した低湿度環境を維持することで、腐食、カビ、劣化などの湿気による有害な影響からデリケートなアイテムを効果的に保護します。
SMTアセンブリの低湿度制御ドライキャビネット
SMT (表面実装技術) 業界では、相対湿度 1% 未満のドライ キャビネットの主な用途は、湿気に敏感なデバイス (MSD) の特別な管理と制御であり、リフローはんだ付け前に完全に乾燥した状態に保つことで、「ポップコーン効果」によって引き起こされるコンポーネントの損傷を防ぎます。
|
通常の保管 |
リフロー工程 |
||
|
|
|
|
|
|
周囲の湿気がパッケージ内に侵入します。 |
加熱中に水蒸気の圧力が上昇し、金型と樹脂が分離します。 |
水蒸気は加熱により膨張し続け、パッケージを吹き飛ばします。 |
水蒸気によりパッケージが破壊され、微細な亀裂が発生します。 |
フロアライフとは、MSD (湿気に敏感なデバイス) が、防湿真空バッグから取り出した後、設置やリフローはんだ付けが安全な状態で、標準的な工場環境 (≤30°C / 60% RH) に維持できる最大許容時間を指します。
適用方法: MSL レベル 4 ～ 6 のコンポーネントを真空バッグから取り出した後、指定された床寿命内に実装およびリフローはんだ付けプロセスが完了しない場合は、直ちに相対湿度 1% 未満の乾燥した保管キャビネットに入れる必要があります。この 1% RH 未満の超低湿度環境では、コンポーネントの吸湿プロセスが効果的に「一時停止」され、残りの床寿命が消費されなくなります。また、ドライ キャビネットはプリベークを行わず、ラインに直接ロードして使用できるため、生産効率が大幅に向上します。
リアルタイム湿度プロファイル(周囲湿度60%RH、無負荷)：

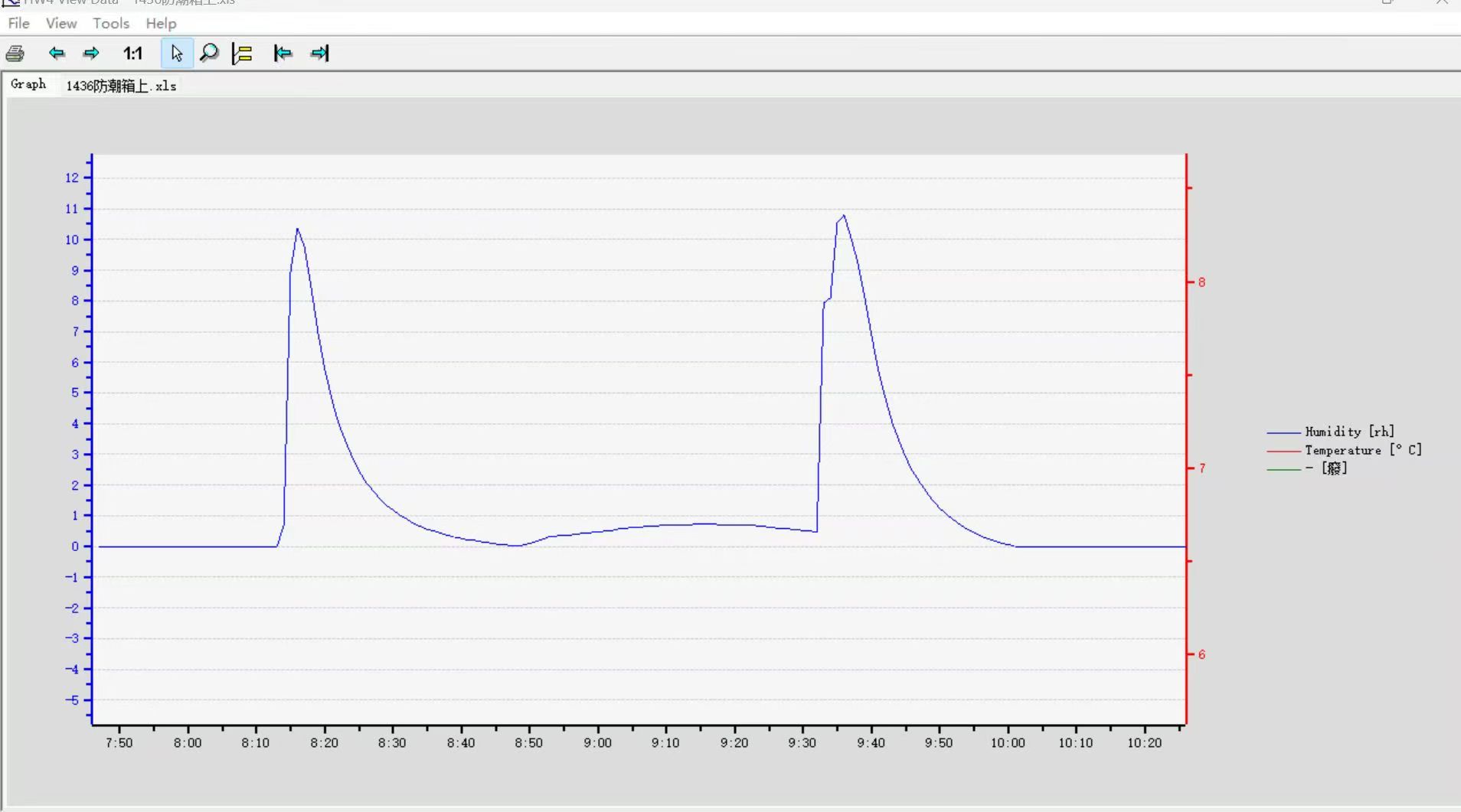

毎回 30 秒間ドアを開けてから閉めます。

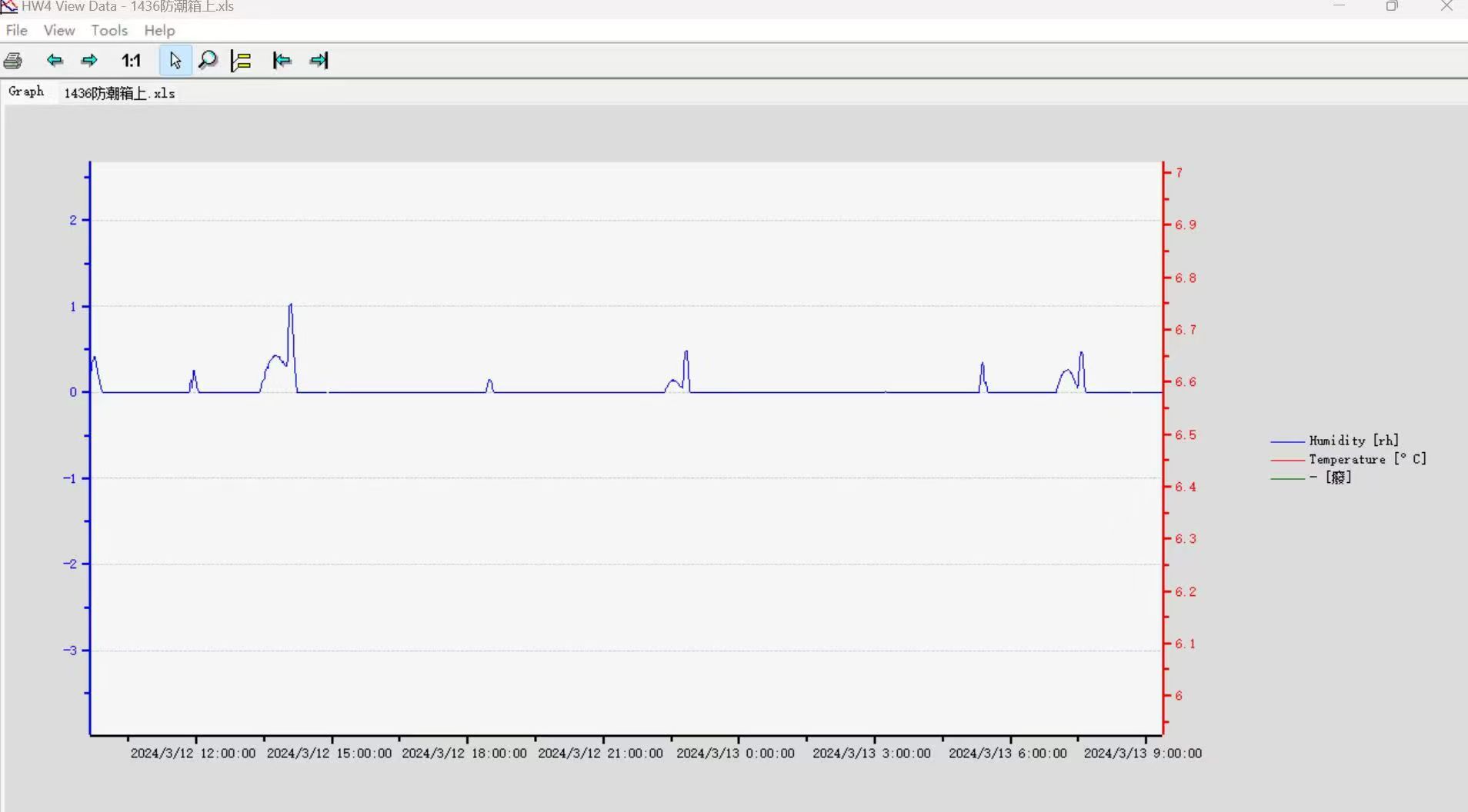

ドアを開けずに長期保管:
出荷前にリアルタイムで湿度を測定
当社では、高精度の Rotronics 湿度計を使用して、出荷前に <1%RH ドライ キャビネットを再測定し、校正証明書を発行しています。すべてのキャビネットを慎重にデバッグし、お客様の手に届いた後、すべてが正常に動作することを確認します。これも責任です。Symor の品質管理に対する懸念と、当社のドライ キャビネットを使用しているお客様からのフィードバックが、多くのお客様がリピート注文する理由であると考えています。
低湿ドライキャビネットと窒素キャビネットの違い:
▸低湿度乾燥キャビネットは、除湿にドライユニットを使用しており、消耗品や交換が不要で、湿気を吸収して自動的に外部に排出します。
▸窒素パージキャビネットは、低湿度および低酸素レベルの保管用途に窒素ガスを使用します。N2 ガスは消耗品です。
<1%RH 低湿度制御ドライキャビネット: 用途
▸半導体およびエレクトロニクス製造:
。ウェーハ/チップ/BGA/PCB: 感湿レベル (MSL) が 2a ～ 5a の湿気に敏感なコンポーネントの場合、はんだ付け中の内部水分の急速な蒸発によって引き起こされる「ポップコーン効果」(内部亀裂) を防止します。
。フォトレジスト/フラックス: 吸湿による性能低下を防ぎます。
▸精密光学および計測器
。高精度レンズ / コーティングされた光学部品 / ファイバー端面
1%RH 未満の低湿度制御ドライキャビネットの詳細については、当社 Web サイト www.climatestsymor.com をご覧いただくか、sales@climatestsymor.com まで電子メールを送信してください。できるだけ早くご返信させていただきますので、ご協力をお待ちしております。
