Climatest Symor® は、中国の高温高湿試験室メーカーおよびサプライヤーです。環境試験室のトップ工場として、当社の温湿度試験室は、温度範囲が -70℃ から 150℃ までのさまざまな試験要件を満たすことができます。湿度は20%RH~98%RH。今すぐあなたのものを見つけてください!

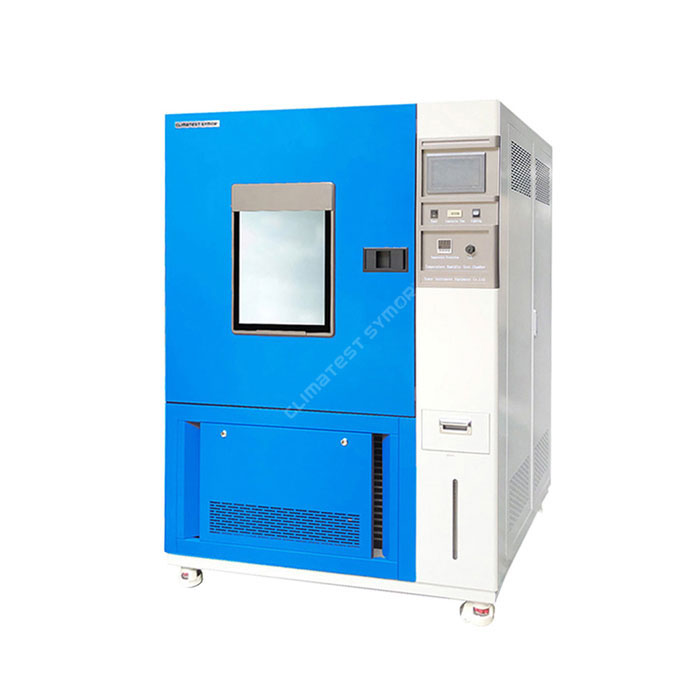

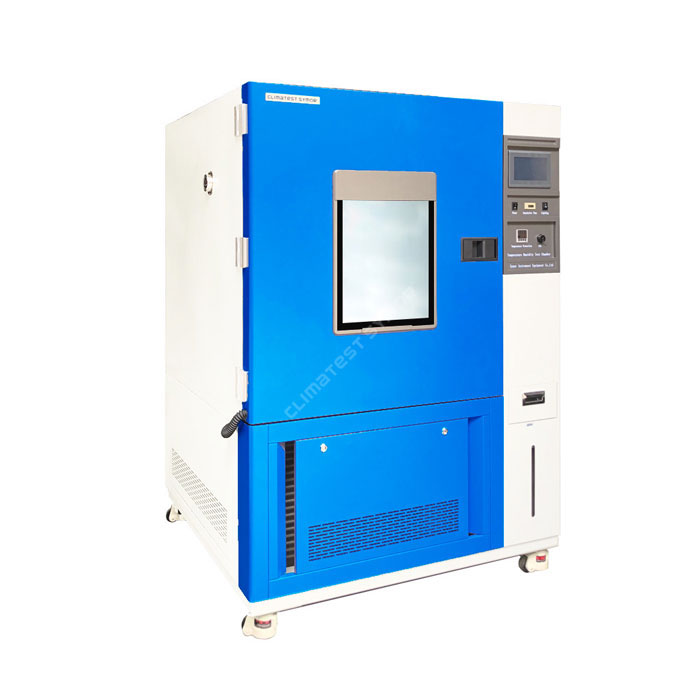

モデル: TDJS-250
容量: 250L
棚:2枚
青色
内寸:600×500×810mm
外形寸法:1120×1100×2010mm
Climatest Symor® 高温高湿試験チャンバーは、高度な低温および高湿度の信頼性試験を行うように設計されています。温度と湿度の試験を行う環境試験室は、電子機器、車両、電気機器、金属、包装、化学薬品、建設資材、荷物、粘着テープ、印刷などの製造業の品質管理に適しています。詳細については、下のビデオをクリックしてください。
仕様
モデル |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
内寸 |
350×320×450 |
500×400×500 |
500×500×600 |
600×500×810 |
800×700×900 |
1000×800×1000 |
1000×1000×1000 |
外形寸法 |
950×950×1400 |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
1560×1410×2240 |
1560×1610×2240 |
温度範囲 |
モデルA:-20℃~+150℃ モデルB:-40℃~+150℃ モデルC:-70℃~+150℃ |
||||||
温度変動: ≤±0.5°C;温度均一性: ≤2°C |
|||||||
加熱速度 |
2.0~3.0℃/分 |
||||||
冷却速度 |
0.7~1.0℃/分 |
||||||
湿度範囲 |
20%~98%RH(5%RH、10%RHも可能) |
||||||
湿度の偏り |
+2/-3%相対湿度 |
||||||
内装材 |
耐食性SUS#304ブラッシュステンレス鋼 |
||||||
外装材 |
静電溶射冷間圧延鋼板 |
||||||
絶縁 |
極細繊維グラスウール/ポリウレタンフォーム |
||||||
コントローラ |
7 インチ プログラマブル LCD タッチ スクリーン コントローラー |
||||||
循環システム |
高温耐性モーター、シングルサイクル、長軸、ステンレス製多葉タイプ遠心ファン |
||||||
加湿 |
浅溝加湿、スチーム加湿モード、水切れ警報付自動給水 |
||||||
除湿 |
冷凍除湿モード |
||||||
暖房システム |
NiCrヒーター、独立システム |
||||||
冷凍 |
フランス「TECUMSEH」社製密閉型コンプレッサー ユニット冷却モード/デュアル冷却モード(空冷) |
||||||
保護装置 |
漏れおよび停止保護、コンプレッサー過圧、過熱、過電流保護、過負荷溶断保護、音声信号警報、水不足警報 |
||||||
電源 |
220V・50HZ/60HZ、380V 50HZ/60HZ |
安全保護:
·独立した温度リミッター:テスト中の熱保護を目的とした独立したシャットダウンとアラーム。
・冷凍システム:コンプレッサーの過熱、過電流、過圧を保護します。
・試験室:過熱保護、ファンやモーターの過熱、欠相・逆相、装置全体のタイミング。
・その他:漏電・停電保護、過負荷溶断保護、音声信号警報、漏電保護、過負荷保護。
温度と湿度の曲線:
高温高湿試験器、環境試験器、耐候試験器、温湿度試験器メーカー-クライマテスト・シモール®
高温高湿試験器の構造
1.構造

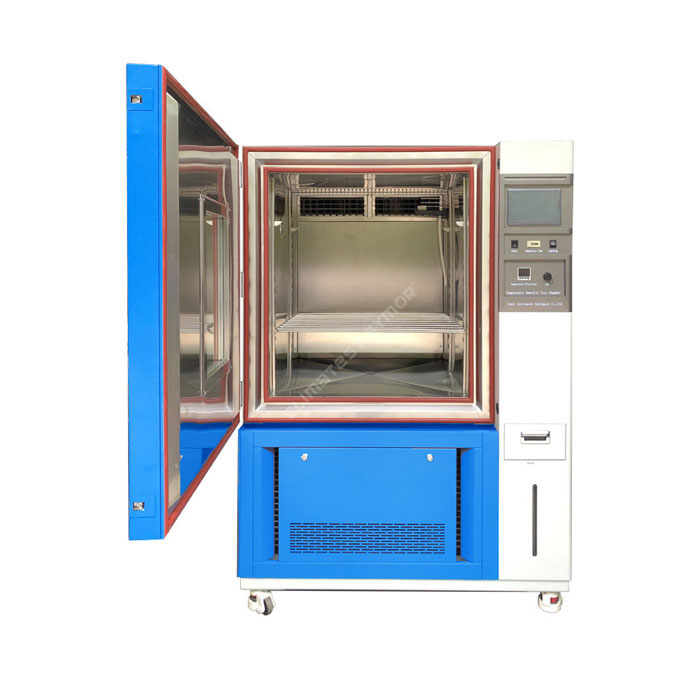

作業室の背面はエアダクトで、エアダクトの上部は出口、下部は戻り空気出口で、長い軸流給気モーター、遠心ファンブレード、ヒーター、ヒーターが装備されています。内部には冷凍蒸発器。
作業室の横にコントロールパネルがあり、恒温恒湿室にはプログラム可能なLCDタッチスクリーンコントローラーが採用されており、簡単に操作できます。
プログラマブル コントローラーの利点:
・7インチ日本プログラマブルタッチスクリーンコントローラ
・固定値モードまたはプログラムモードで温度ポイントを設定します。
・温度設定値とリアルタイム温度曲線表示 ·999セグメントメモリを備えた100グループプログラム。各セグメント 99 時間 59 分
·RS232インターフェース経由で必要に応じてテストデータをダウンロード可能
コントロールパネルの左側は電気キャビネットで、すべての主要な電気コンポーネントはシュナイダーおよびその他の有名なブランドです。
テスト穴(ケーブルアクセスポート):チャンバーの右側にφ50mmのリード穴があり、強化された軟質ゴム製のプラグとカバーが付いています。

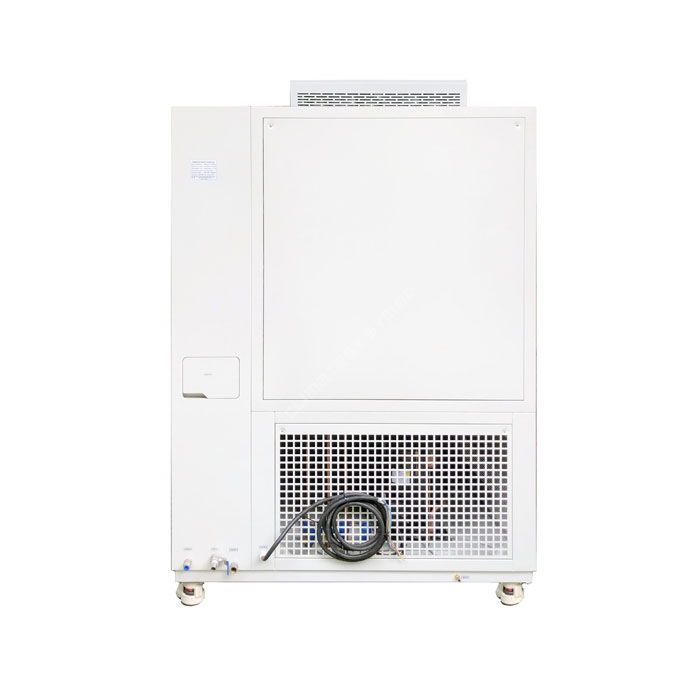

下部は冷凍システムで、冷凍パイプライン、コンプレッサー、蒸発器、モーター/ファン、水タンクが含まれます。

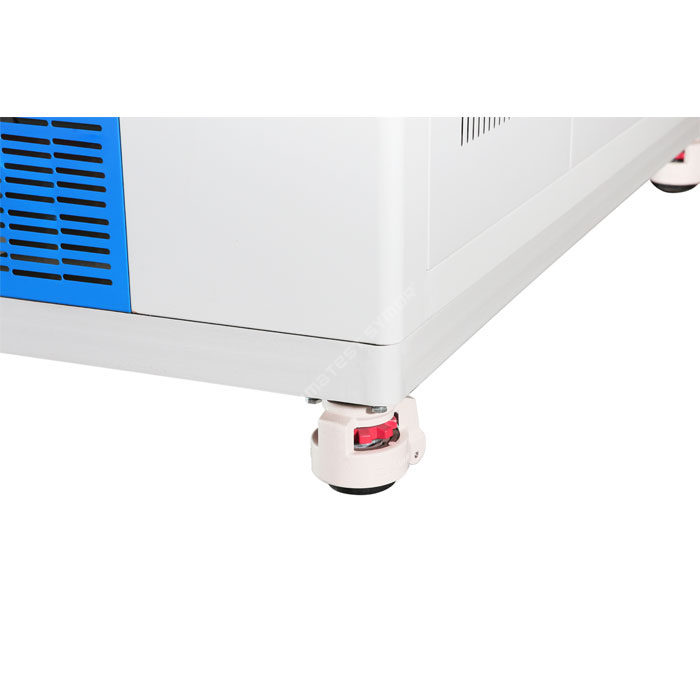

底部はブレーキ付きの高品質で頑丈なPUキャスターです。
2.冷暖房システム
高温高湿試験室または気候温湿度サイクル室は、強制空気対流を採用して加熱および冷却試験を実行します。
温度湿度制御を実現するには、試験チャンバーが加熱と冷却の 2 つの機能を実行できる必要があります。均一な温度も試験エリア内に均一に分布する必要があります。Climatest Symor® を使用すると、試験エリア内で高度な温度均一性を達成できます。テストエリア全体。
高温高湿試験室は機械冷却システムと機械加熱システムを採用し、製品の試験を実施します。
機械的加熱システムは、換気システムの近くに配置された電気発熱体で構成されており、加熱された熱風が吸気口から試験ゾーンに送られ、その後排気口から出ます。一方、空気の背面には遠心ファンがあります。入口に熱風を吹き付けて均一性を高めます。
機械冷却システムは、次の主要コンポーネントを備えた閉回路システムで構成されます。
・制御弁
・コンデンサー
・エバポレーター
・コンプレッサー
熱試験器の冷凍方式は一段式と二段式に分類され、-40℃以上では一段式、40℃以下では二段式(カスケード式とも呼ばれます)が採用されます。
3.加湿・除湿システム
加湿管:ニッケルクロム裸ヒーター
浅溝加湿方式
加湿器制御方式:非接触等周期パルス幅変調、SSR(ソリッドステートリレー)
水位自動補正・水不足警報装置
給水は自動給水システムを採用し、浄水フィルターと併用して循環給水を行います。
応用:
高温高湿試験器、環境気象試験器50L~1000L
新エネルギー自動車部品の高温高湿制御チャンバーは、寒さ、熱、湿気、乾燥などの極端な環境下で自動車部品の性能をテストするために使用され、このテストチャンバーはエレクトロニクス、電化製品、通信、自動車、プラスチックなどに広く適用されています。製品、化学薬品、航空宇宙など。
代替燃料車としても知られる新エネルギー車は、2021 年から爆発的に増加します。これは、気候変動に対処し、グリーン開発を促進するための戦略的措置です。ただし、新エネルギー車の量産前の研究開発プロセスでは、環境信頼性試験が不可欠になります。一般的な気候試験は次のとおりです。
1.ECU |
低温試験、恒温試験、着霜充電試験 |
2.車両センサー |
基板の熱サイクル試験、はんだ付け後の温度試験 |
3.LED |
樹脂成形後の硬化試験、耐湿性 |
4.バッテリー |
充放電試験、エージング試験 |
5.CCD |
画面検出、温湿度試験、加速試験、熱衝撃試験 |
6.パワーデバイス |
温度サイクル試験、高温保管、動的老化試験 |
7.小型エンジン |
温湿度サイクル試験 |
8.ナビゲーション装置 |
画面検出 |
Climatest Symor® 高温高湿試験室を購入すると何が得られますか?
· さまざまなサイズ、さまざまな気候条件、さまざまな用途が、温度 -70°C ~ +180°C、相対湿度最大 98%RH の Climatest Symor® 高温高湿試験チャンバーに統合されています。
·Climatest Symor® は、試験チャンバー全体の均一な温度条件を作り出す独自の方法により、中核となる環境試験チャンバー製造技術を習得しています。
· 安心のサービスとサポート: Climatest Symor® は、お客様がマシンに対して迅速なサービスとサポートを受けられるようにし、オンライン サポート、サービス ホットライン、およびビデオ ガイドを提供します。
·選択可能なオプションとアクセサリ: 各Climatest Symor®の温度と湿度が制御された気候試験チャンバーには、幅広いオプションとアクセサリが用意されているため、顧客の特定のニーズに合わせてカスタマイズできます。
Climatest Symor® 高温高湿試験室の試験限界
この試験装置の使用は禁止されています。
可燃性、爆発性、揮発性物質の試験または保管
腐食性物質の試験またはサンプルの保管
.生体サンプルの検査または保管
強い電磁放射線源からのサンプルの検査または保管
高温高湿試験器の梱包・出荷
最初のステップ: 防水および防塵の目的で、温度試験チャンバー全体に薄いフィルムを巻きます。
第 2 ステップ: 温度試験チャンバーにバブルフォームをしっかりと固定し、大きなビニール袋で機械を覆います。
第三のステップ: 底部にパレットを備えた強化ポリウッドケースに温度試験チャンバーを置きます。
梱包は、凹凸のある海上輸送や鉄道輸送に耐えるのに十分な頑丈さを備えており、製品が安全に顧客に届けられることを保証します。
高温高湿試験室は通常、海上、道路、鉄道で輸送されます。Climatest Symor® は顧客の予約を支援し、顧客固有の輸送要件を完全にサポートします。EXW、FOB、CIF、DDU、DDP などのさまざまなインコタームが利用可能です。 。
高温高湿試験室の設置場所
通気性が良い |
右図のように |
|
平らな床 |
A: ≥60cm |
|
激しい振動はありません |
B: ≥60cm |
|
電磁波禁止 |
C: ≥120cm |
|
引火性および爆発性物質の不使用 |
注意: 傾斜は 15°C を超えないようにしてください。 |
